Заглушка поворотная обтюратор 3-25-16,0 МПа 09Г2С АТК 26-18-5-93

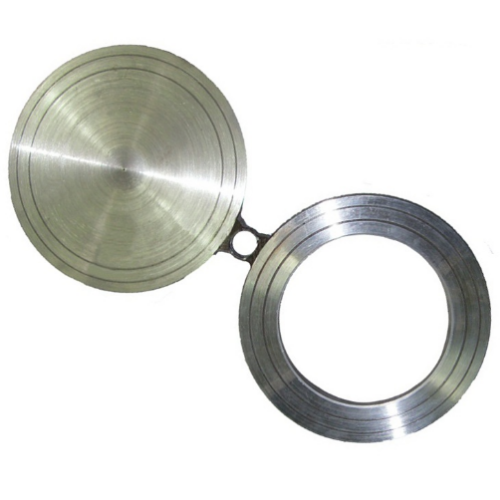

Конструктивно такая заглушка представляет собой соединенные жесткой вставкой проходной фланец и глухой фланец (собственно заглушку). Монтируется поворотная заглушка АТК 26 к фланцам соединяемых частей трубопровода посредством крепежных элементов – болтов, гаек, шайб. В центре вставки имеется отверстие для крепежного болта, ось которого является осью поворота заглушки при перекрытии трубопровода.
Стандарт предусматривает изготовление поворотной заглушки по АТК 26 из нелегированных или низколегированных сталей.
Характеристики
Сталь 09Г2С
Стандарт АТК 26-18-5-93
Диаметр (DN) 25
Давление (PN) 16,0
Внешний диаметр (D) 68
Исполнение 3
