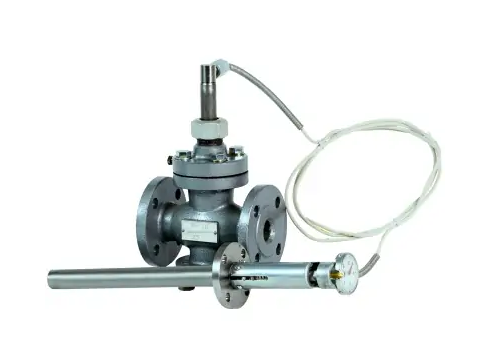

РТ-ДО-15 (40-80)-4,0 Регулятор температуры

Регуляторы температуры прямого действия типа РТ-ДО-40 предназначены для автоматического поддержания заданной температуры жидких, газообразных и парообразных сред, неагрессивных к материалам регулятора.
Характеристики
Диапазоны настройки регулируемой температуры, °C 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180
Условная пропускная способность, Кv, м³/ч 2,5
Зона пропорциональности, °C, 10
Зона нечувствительности, °C, 1
Постоянная времени, с 100
Допустимая протечка в % от Кv 0,1
Температура регулируемой среды, °C от –15 до + 225
Длина дистанционной связи, м 1,6; 2,5; 4,0; 6,0; 10,0
Условное давление, МПа 1,0
Давление регулируемой среды, МПа 1,6
Максимальный перепад давления на регулирующем клапане, МПа 0,6
Масса регуляторов, кг 7
Погрешность установки по шкале настройки, °С ±3
Dy,мм 15
D1,мм 95
D2,мм 34
D3,мм 80
D4,мм 65
D5,мм 14
D6,мм 65
H,мм 265
H1,мм 195
H2,мм 470
h,мм 270
h1,мм 64
L1,мм 130±1,0
